Tente médicale gonflable pour le Centre Hospitalier Jean Leclaire à Sarlat

Tente PMA
Nous vous présentons dans cet article, la fabrication sur mesure d’une tente PMA gonflable (Poste Médical Avancé), pour le Centre Hospitalier Jean Leclaire à Sarlat.
Cet abri est une structure gonflable à l’air avec une pompe électrique et un régulateur de pression, air captif, de dimensions L = 10 m x l = 4 m (dimensions extérieures utiles), entièrement en enveloppe PVC 0.6 mm simple peau.
La tente médicale est dotée de 3 portes larges pignons à fermetures par bandes Velcro, et d’une bâche au sol en PVC lavable.

D’autres réalisations de tentes médicales gonflables :

Tente médicale L = 10 m x l = 4 m (dimensions extérieures utiles) + 1 marquise externe L = 1.5 m (pour la porte d'entrée principale), Surface utile intérieure fermée: 40 m2 à l'abri des intempéries, Forme: Pans coupés, Hauteur utile intérieure: 2.9 m.
Vue intérieure d’un abri médical, de dimensions extérieures utiles L= 10 m x l = 4 m ; une structure gonflable de type air captif, en enveloppe PVC 0.6 mm simple peau de couleur blanche.
Tente médicale L= 10 m x l = 4 m + marquise, air captif, enveloppe PVC 0.6 mm simple peau
  • Qté 1 Tente médicale L = 10 m x l = 4 m (dimensions extérieures utiles) + 1 marquise externe L = 1.5 m (pour la porte d’entrée principale),
  • Surface utile intérieure fermée: 40 m2 à l’abri des intempéries,
  • Forme: Pans coupés,
  • Hauteur utile intérieure: 2.9 m,
  • Bavette au sol 40 cm tout autour de la tente (SANS LES PORTES),
  • Air captif: 1 pompe + 1 régulateur de pression, valve anti-retour, valves de surpression,
  • Matériaux: entièrement en enveloppe PVC 0.6 mm simple peau, jointures soudées, entièrement couleur uni BLANCHE,
  • Boudins ossatures interconectés: diamètre 0.60 m, air captif, étanches,
  • Qté 1 Bâche au sol en PVC lavable, soudée à la tente, couleur BLANCHE,
  • Qté 1 marquise externe L = 1.5 m (coté porte principale d’entrée),
  • Qté 2 portes larges pignons (1 porte entrée + 1 porte sortie) fermetures velcro larges bandes, de dimensions L = 2.60 m x H = 2 m, SANS BAVETTE, couleur BLANCHE uni, sans fenêtre,
  • Qté 1 porte latérale larges pignons SANS BAVETTE centrée sur la longueur intérieure, sans fenêtre, dimensions L = 1.5 m x H = 2.15 m,  couleur BLANC uni, qui devra être sur le côté latéral gauche quand on est placé face à l’entrée principale (marquise), permettant d’accéder au couloir de la chambre mortuaire qui est utilisé en cas de plan blanc dans un contexte infectieux et ou épidémique,
  • Qté 4 fenêtres latérales transparentes (2 de chaque coté), avec volets rétractables, fermetures velcro, sans moustiquaire,
  • Anneaux et oeillets de fixations métalliques EXTERNES pour les haubans,
  • Anneaux et oeillets de fixations métalliques INTERNES, répartis sur les boudins d’ossatures pour pouvoir suspendre éclairages LED ou du matériel (non fourni),
  • Qté 2 Manchons à air et passe fils/gaines électriques, diamètre 10 cm, placés sur la face de la porte de sortie secondaire, la porte entre les 2,
  • Kit haubans cordes marine pro Lancelin,
  • Qté 6 Sacs de lestages à remplir d’eau,
  • Sac de rangement,
  • Kit de réparation.

Marquages et impressions amovibles velcro:

  • Police true type font à utiliser pour les textes: Arial Bold
  • Qté 2 grandes banderoles latérales supérieures (gauche et droite), sur la toiture, avec: « LOGO (à gauche) +  CH Sarlat (au centre) + LOGO (à droite)« , sur fond blanc,
  • Qté 1 banderole au dessus de la porte d’entrée principale (côté marquise), avec: « LOGO (à gauche) + PMA (au centre) + LOGO (à droite)« , sur fond blanc,
  • Qté 1 banderole au dessus de la porte secondaire de sortie avec: « LOGO (à gauche) + PMA (au centre) + LOGO (à droite)« , sur fond blanc,
  • Qté 1 petite banderole au dessus de la porte latérale avec: « LOGO (à gauche) + PMA (au centre) + LOGO (à droite)« , sur fond blanc.

Ci-dessus : des modélisations 3D, représentations de la tente médicale gonflable, et validées par les commanditaires.

Modélisation 3D, bon à tirer d'une tente PMA gonflable (Poste Médical Avancé), pour le Centre Hospitalier Jean Leclaire à Sarlat.

Bon à tirer (BAT): tente médicale L = 10 m x l = 4 m (dimensions extérieures utiles) + 1 marquise externe L = 1.5 m (pour la porte d’entrée principale).
Bon à tirer, modélisation 3D d'un abri médical gonflable, fabriqué sur mesure dans nos ateliers en France, à Orléans.
BAT (bon à tirer): abri médical gonflable de surface utile intérieure fermée 40 m2 à l’abri des intempéries.

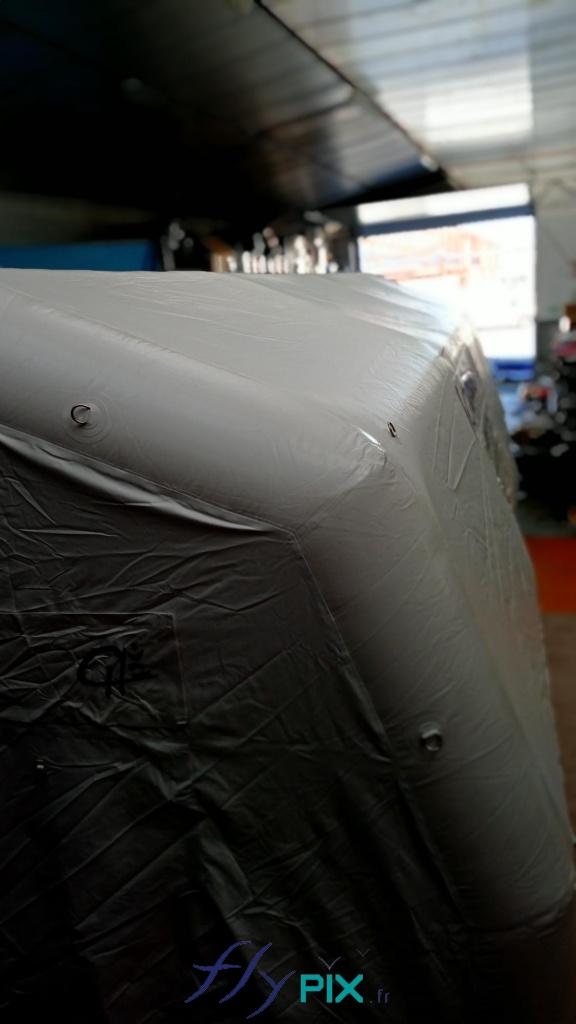

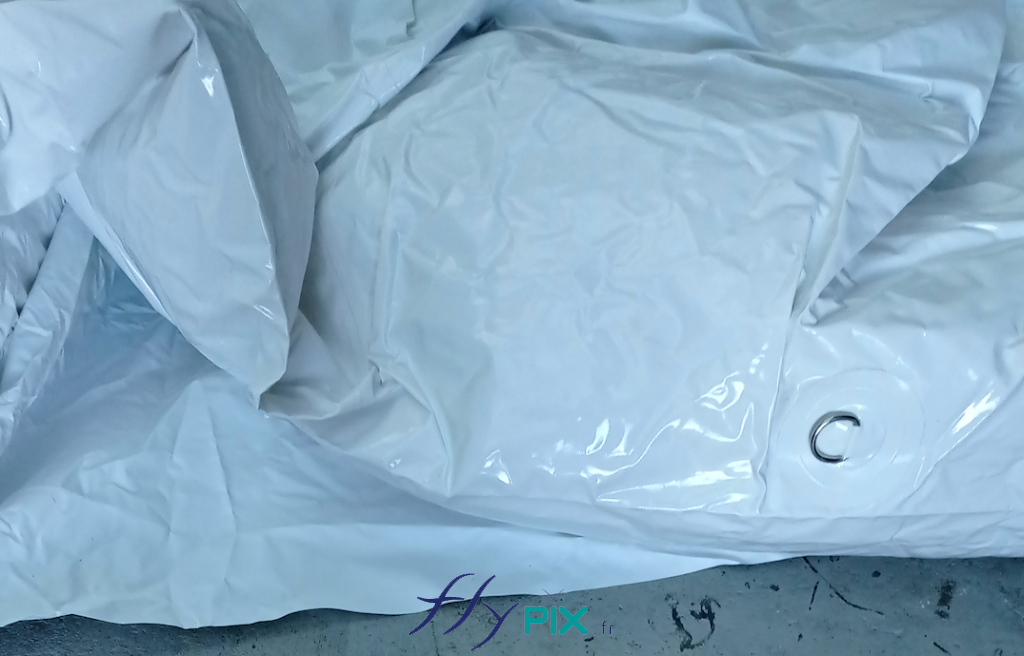

  • Boudins d’ossatures et mur de la tente PMA, en enveloppe PVC 0.6 mm simple peau, avec des anneaux et œillets de fixations métalliques pour les haubans cordes marine pro Lancelin.

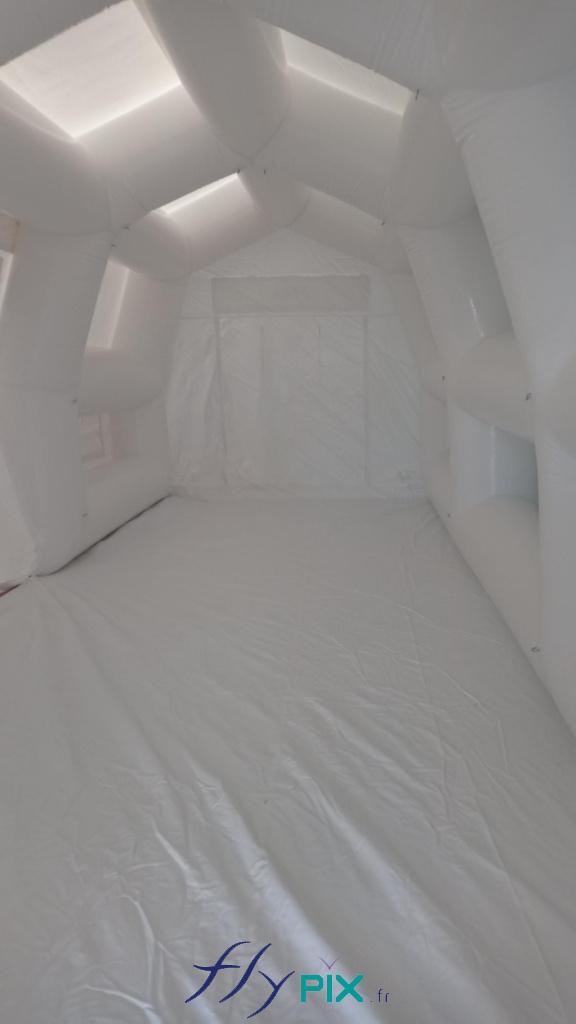

  • Bâche au sol en PVC lavable, à l’intérieur de la tente PMA gonflable, pour une propreté et une hygiène la plus complète possible.
Qté 1 Bâche au sol en PVC lavable, soudée à la tente, couleur BLANCHE, Qté 1 marquise externe L = 1.5 m (coté porte principale d'entrée), Qté 2 portes larges pignons (1 porte entrée + 1 porte sortie) fermetures velcro larges bandes, de dimensions L = 2.60 m x H = 2 m, SANS BAVETTE, couleur BLANCHE uni, sans fenêtre.
Vue depuis la porte principale de la tente médicale gonflable : porte large pignon, banderole de marquages amovibles, marquise d’accès pour se protéger de la pluie. À droite, en bas : valve de gonflage anti-retour, valves de surpression. Anneaux et œillets de fixations métalliques aux boudins d’ossatures.
Qté 1 porte latérale larges pignons SANS BAVETTE centrée sur la longueur intérieure, sans fenêtre, dimensions L = 1.5 m x H = 2.15 m,  couleur BLANC uni, qui devra être sur le côté latéral gauche quand on est placé face à l'entrée principale (marquise), permettant d’accéder au couloir de la chambre mortuaire qui est utilisé en cas de plan blanc dans un contexte infectieux et ou épidémique, Qté 4 fenêtres latérales transparentes (2 de chaque coté), avec volets rétractables, fermetures velcro, sans moustiquaire.

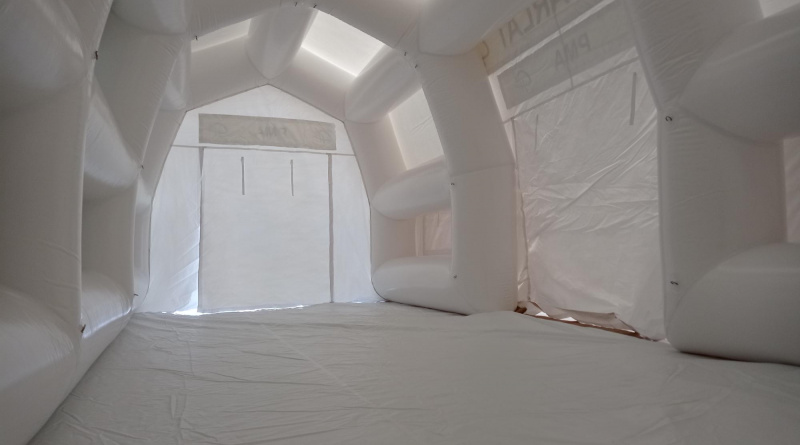

Vue intérieure de la tente gonflable de premiers secours : bâche au sol en PVC lavable, porte latérale à droite, porte secondaire au centre. Boudins d’ossatures en enveloppe PVC 0.6 mm simple peau, air captif.
  • Le PVC est une enveloppe épaisse, robuste, solide et fiable, aux utilisations très polyvalentes, idéale pour les structures gonflables air captif.

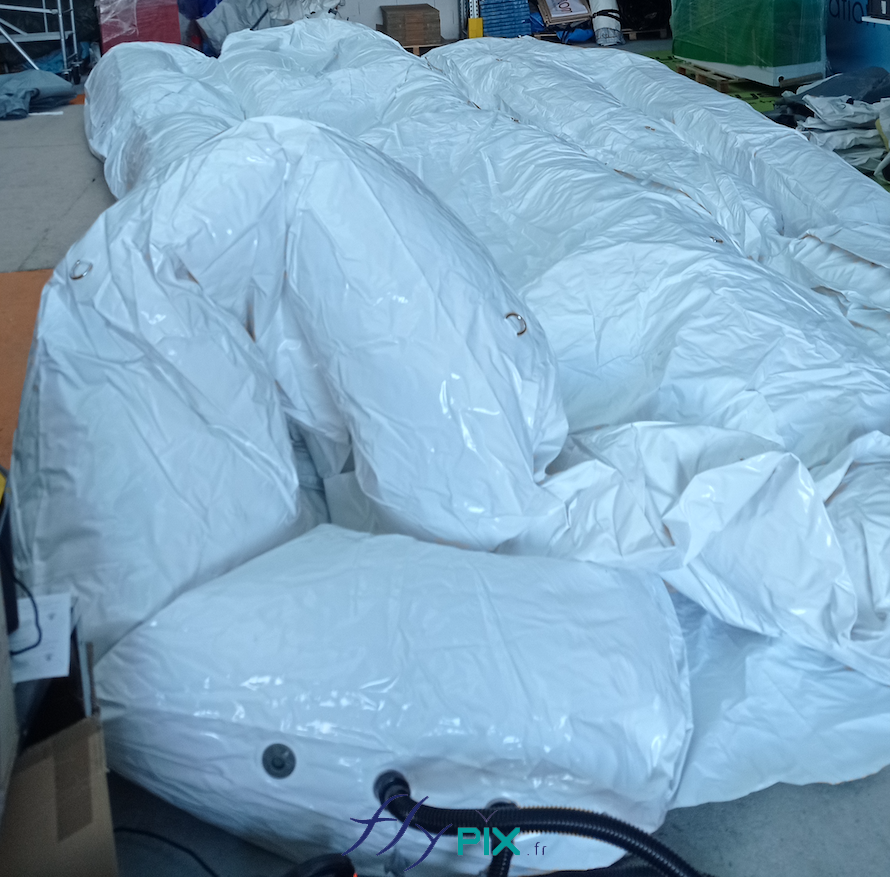

  • La tente gonflable de premiers secours, en cours de gonflage avec une pompe électrique 220V.
