Pour le SAMU du Centre Hospitalier d’Évreux, nous avons récemment fabriqué sur mesure une tente PMA gonflable (Poste Médical Avancé), un abri gonflable de poste de premiers secours mobile.
Cette structure gonflable air captif est entièrement en enveloppe PVC 0.6 mm simple peau, en forme de pans coupés.
Cette tente gonflable des dimensions utiles L = 12 m x l = 6 m est gonflée à l’air avec une pompe électrique, et couplée à un régulateur de pression.
Nous fournissons :
Thales, Marine Nationale, Ministère des Armées, Ministère de la Défense, Eurovia, EDF, Chantiers Modernes, Colas Rail, Sefrim Environnement, Groupe Bollore, Croix Rouge Française, Samu, Smur, Sdis, Protection Civile, Armée Française, Croissant Rouge, Gendarmerie Nationale, Sol Environnement, Fayat, Razel-Bec, Bouygues Bâtiment, Airbus, Cnes, Cnrs, Noé Jacquier, Sncf, Alstom, Ratp, Sade, NJ Décobéton, 3 Descendeurs, Marti Group, Nouvetra, Flexi France, Technip, Andra, Eads, Nexter, Aéroport de Paris…
Ci-dessus : le BAT (bon à tirer) de la tente gonflable PMA (Poste Médical Avancé), avec la modélisation en 3D du concept validé par le commanditaire, le SAMU du Centre Hospitalier d’Évreux. Cet abri gonflable de premiers secours, de type PMA, est doté de 2 portes principales, avec pour chacune 1 marquise d’accès pour se protéger de la pluie, et d’une zone de travail fermée et propre, composée de 2 portes latérales secondaires plus petites. Enfin, il y a une bâche au sol en PVC amovible, qui permet aux médecins et aux secouristes. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Vue façade avant et vue latérale de la tente PMA, avec la porte principale L = 2.60 m x H = 2.00 m et au-dessus une banderole amovible (fixations velcro), sous la marquise d’accès. Au niveau de la face latérale, nous voyons 2 fenêtres avec des volets amovibles (fixations velcro), et 1 porte d’accès secondaire de 2 m de hauteur. Sur le toit, sont présentes 2 grandes banderoles amovibles, fixations velcro « SAMU 27« . – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.
Qté 1 Tente PMA air captif L = 12 m x l = 6 m x H = 2.75 m, enveloppe PVC 0,6 mm simple peau, bâche au sol, 6 sacs de lestages à remplir de sable, 1 régulateur de pression, 2 pompes, 1 flycase
Caractéristiques techniques :
Structure gonflable étanche, en air captif, gonflée à l’air avec une pompe électrique,
Dimensions utiles intérieures totales : L = 12 m x l = 6 m x H = 2.75 m,
Surface utile intérieure de travail : L = 8 x l = 6 m, soit 48 m2 + 2 marquises L = 2 x l = 6 m externes,
Hauteur clef de voute intérieure utile : H = 2.75 m,
Forme : 6 pans coupés,
Couleur : BLANCHE unie,
Enveloppe toiture et murs : tout en enveloppe PVC 0,6 mm, simple peau, jointures soudées,
Charpente : boudins d’ossatures en enveloppe PVC 0,6 mm, boudins D = 0,90 m simple cloison, air captif étanche, jointures soudées,
Anneaux de fixation métalliques externes pour haubanage + cordes pour haubanage Lancelin,
Boudins internes : anneaux de fixation métalliques internes,
Valve anti-retour, valves de surpression,
2 Manchons à air chaud/froid (clim non fournie),
2 Manchons passe fil et gaines électriques,
1 bâche lavable au sol en PVC soudée à la tente,
Bavette au sol tout autour de la tente,
2 marquises d’accès (1 par porte principale),
2 portes larges pignons 2 x 2 m, avec bavette, fermetures Velcro large bande,
2 portes latérales secondaires 2 x 2 m, avec bavette, fermetures Velcro large bande,
4 marquages amovibles velcro : Impression de logo ou de texte en couleur, fixations par bandes velcro,
Garantie 1 an constructeur + SAV + assistance téléphonique,
Fabrication sur mesure en France par nos soins dans nos ateliers à Orléans,
Prévoir EDF 220 V pour la pompe et le régulateur de pression,
Sans mur de séparation.
Informations complémentaires :
Poids unitaire estimé par tente : 240 kg (+ accessoires)
Volume unitaire plié : 1.5 m x 1.3 m (estimation)
Conditionnement : 1 palette XL (300 kg)
Fourniture de :
Qté 1 Tente PMA L = 12 x l = 6 m x H = 2.5 m, air captif, enveloppe PVC 0.6 mm simple peau, bâche au sol PVC soudée.
Qté 2 pompes électriques, 220V, normes CE, garantie 1 an 1 en production + 1 en remplacement en cas de panne).
Qté 1 régulateur de pression, 220 V.
Qté 6 sacs de lestages à remplir de sable.
Qté 1 flycase, coffre de rangement en bois, fabriqué sur mesure.
Qté 1 Frais de port livraison FRANCE MÉTROPOLITAINE, pour le lot entier.
Informations importantes :
Pose, montage et installation par vos soins.
Prévoir EDF 220 V pour la pompe durant la phase de gonflage, et pour le régulateur de pression.
Chauffage, climatisation et LED non fournis, par vos soins.
Délai :
Fabrication : 4 à 6 semaines à réception BC + BAT + Acompte (60%).
Livraison dès que possible selon planning de production en cours.
Modalité de paiement :
60% à la commande par virement bancaire. Solde à livraison.
Nous acceptons les mandats administratifs des mairies, CC et collectivités, via CHORUS.
Services & garanties :
Notre expérience et savoir faire, notre réactivité, nos références clients,
Fabrication sur mesure, par nos soins, en France dans nos ateliers,
Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
Des matériaux PVC de grande qualité, résistants, solides et durables,
Certifications : normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
Garantie 1 an constructeur, SAV inclus,
Assistance téléphonique,
Service de maintenance et de réparation à l’atelier ou sur site.
Un BAT (bon à tirer), qui représente 4 vues de modélisation en 3D de la tente gonflable médicale : une vue de dessus, une vue de face avant avec la marquise et la porte principale, une vue latérale avec une porte de service secondaire, et enfin une vue générale et aérienne en 3/4 de face. – Copyrights Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.
Résultat final :

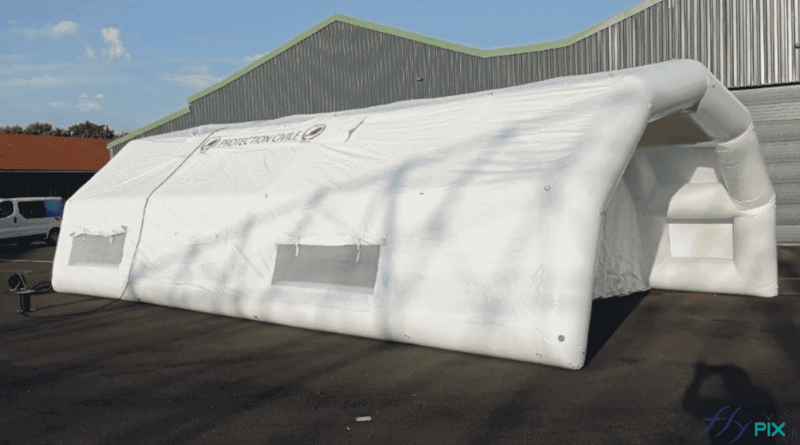

Une vue générale de l’abri gonflable médical de premiers secours, air captif, de dimensions intérieures utiles L = 12 m x l = 6 m, que nous avons fabriqué pour le Centre Hospitalier SAMU d’Evreux. Il s’agit ici d’une structure gonflable air captif, entièrement en enveloppe PVC 0.6 mm simple peau, de couleur blanche. Nous pouvons observer sur cette photo une marquise avec une porte d’accès principale, et sur les murs latéraux, des fenêtres et des points de jour, avec du PVC transparent, des moustiquaires et des volets. Des anneaux et des œillets de fixations métalliques, répartis à l’extérieur le long des rayons de courbure des arches des boudins d’ossatures, sont utilisés pour y fixer les cordes de haubanage, des cordes marine pro Lancelin. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Vue arrière de la tente PMA gonflable, avec le pignon arrière doté d’une large porte pignon de sortie. A droite et à gauche : les interfaces des manchons à air. Sur le coté latéral de la structure : fenêtres et points de jour, avec mousitquaires et volets. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue générale de l’abri gonflable médical de premiers secours, air captif, de dimensions intérieures utiles L = 12 m x l = 6 m, que nous avons fabriqué pour le Centre Hospitalier SAMU d’Evreux. Il s’agit ici d’une structure gonflable air captif, entièrement en enveloppe PVC 0.6 mm simple peau, de couleur blanche. Nous pouvons observer sur cette photo une marquise avec une porte d’accès principale, et sur les murs latéraux, des fenêtres et des points de jour, avec du PVC transparent, des moustiquaires et des volets. Des anneaux et des œillets de fixations métalliques, répartis à l’extérieur le long des rayons de courbure des arches des boudins d’ossatures, sont utilisés pour y fixer les cordes de haubanage, des cordes marine pro Lancelin. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue du pignon arrière de la tente gonflable de premiers secours, avec une grande et large porte pignon de sortie. A gauche et à droite, en bas, sont présents 2 manchons à air. Au dessus de la porte, il y a une grande banderole de marquages imprimés, une bâhe fixée par des bandes velcro. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Dans le kit, sont présents une pompe électrique et un régulateur de pression, deux accessoires nécessaires pour gonfler la tente gonflable PMA. Ici, sur cette photo, on visualise un exemple de régulateur de pression. Le gonflage d’un abri gonflable air captif se déroule en 2 étapes : tout d’abord la phase de gonflage avec la pompe électrique jusqu’à la capacité d’air requise, et ensuite on branche le régulateur de pression. Ce dernier module et gère la pression à l’intérieur des boudins d’ossatures, il va insuffler ou retirer de l’air en fonction de la pression, la température ambiante. Il va stabiliser la pression de l’air dans les boudins d’ossatures, pour compenser la dilatation ou la contraction de l’air dans les boudins d’ossature de la structure gonflable. En plus de ce dispositif, il y a des valves de surpression et de sécurité, qui vont expulser de l’air vers l’extérieur des boudins, en cas de dilatation trop rapide ; elles vont « pschitter » – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue détaillée de lits picots pliables adultes, déployés au sol sur la bâche, dans l’intérieur de l’abri gonflable de premiers secours. Nous fournissons aussi ce type d’accessoires, en complément de la tente gonflable. Ces lits picots sont pliables, ils sont solides et robustes, et une fois pliés et rangés ils prennent peu de place dans un véhicule d’intervention ; ils pèsent aussi peu de poids. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue intérieure de l’abri gonflable poste de premiers secours fabriqué pour le SAMU du Centre Hospitalier SAMU d’Evreux, procurant un très grand espace, une très grande surface et un très grand volume utile de travail pour le personnel soignant et les médecins. Une bâche au sol en enveloppe PVC permet d’obtenir une zone de premiers soins propre, hygiénique et à l’abri de l’humidité. La bâche assure aussi une meilleure isolation thermique et lutte contre l’humidité en provenance du sol. La surface utile intérieure est profitable à l’accueil d’un bon nombre de patients, et celle-ci peut être aménagée avec des lits pliables médicaux, des bureaux… – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue intérieure de la tente gonflable PMA (Posté Médical Avancé), avec la bâche au sol, les boudins d’ossatures, les anneaux et œillets de fixations internes, des fenêtres avec volets et moustiquaires. L’enveloppe et les fenêtres permettent de disposer d’un éclairage naturel et diffus pour les diagnostics médicaux des patients. Nous avons prévu des anneaux et des œillets de fixations métalliques, qui permettent de fixer des éclairages LED, ce qui signifie que le personnel soignant et les médecins peuvent soigner ou opérer de jour comme de nuit. – Copyrights Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.L’abri gonflable poste de premiers secours est une structure gonflable air captif, cela signifie que les boudins d’ossature sont étanches et les jointures des enveloppes en PVC 0.6 mm simple peau sont soudées. Les tentes gonflables de types air captif sont gonflées à l’air avec une pompe électrique ou bien grâce à un régulateur de pression. Sur cette photo, est visible une valve 1/4 de tour, une valve anti-retour, grâce à laquelle, via un embout adapté, la pompe électrique insuffle de l’air dans la structure gonflable. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue générale de la façade du pignon avant de la tente gonflable PMA, avec une grande marquise et une porte d’accès principale avec bavette au sol. La forme de la tente est de type tunnel demi-lune. La marquise est dans ce cas utile pour assurer la protection contre les intempéries des brancards et des personnes (victimes, malades ou accidentés) pendant le déchargement du véhicule de secours, par l’arrière. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue générale de l’intérieur de l’abri gonflable médical, poste de premiers secours, avec au sol des lits picots qui ont été déployés par le personnel soignant du SAMU. Au fond, une grande porte large pignon, c’est la porte de sortie. Au sol, une bâche de protection amovible de surface 60 m2. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.Une vue depuis la façade du pignon arrière de l’abri gonflable poste de premiers secours, à partie de la porte large pignon. Il y a une bâche imprimée, une banderole de marquages amovibles fixée par des bandes velcro, placée au dessus de la porte. A l’intérieur de la tente gonflable PMA, on peut voir une bâche au sol. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.
Pourquoi nous ne proposons pas de toile OXFORD pour nos abris et tentes gonflables ?
Nous ne proposons pas de tente gonflable en enveloppe toile Oxford car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.
D’autres réalisations de tentes médicales gonflables :
Nous vous présentons aussi une autre tente PMA militaire réalisée en 2020 pour la Marine Nationaleici.
Nous vous invitons à lire d’autres articles sur nos travaux réalisés en 2020 pour l’Armée Française au Niger, pour la Protection Civile du Niger:
Pour consulter ou télécharger notre catalogue sur les tentes, nous vous invitons lire notre brochure sur les tentes et abris gonflables personnalisés (3.2 Mo – PDF – Ouvre dans un nouvel onglet).
Pour visionner la fiche technique sur les tentes PMA gonflables, nous vous recommandons la lecture de la brochure sur les abris de poste médical avancé (709 Kb – PDF – Ouvre dans un nouvel onglet).
